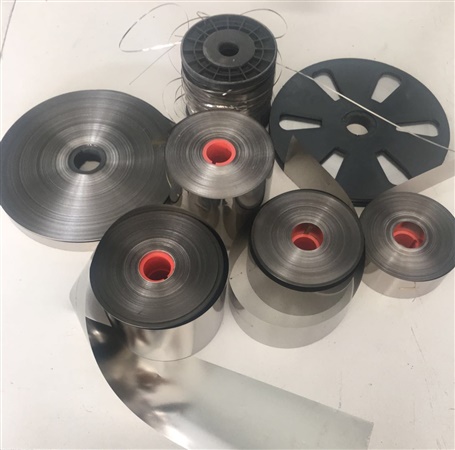

編號(hào) | 牌號(hào) | 固相線(xiàn) | 液相線(xiàn) | 釬焊溫度（℃） | 備注 |
1 | BNi1 | 976 | 1038 | 1070-1200 | 可用于高溫下受大應(yīng)力的轉(zhuǎn)動(dòng)部件。 |
2 | BNi1a | 976 | 1078 | 1080-1200 | 性能相似于BNi1，但它可以釬焊比BNi1稍薄一點(diǎn)的工件。 |
3 | BNi2 | 971 | 1000 | 1020-1180 | 熔化溫度較低對(duì)母材的溶蝕較少，可釬焊較薄的工件，是目前使用較多的釬焊料。 |
4 | BNi3 | 981 | 1039 | 1050-1178 | 流動(dòng)性較好可充分填充接頭的縫隙，比較適用于搭接量較大的工件。 |
5 | BNi4 | 981 | 1070 | 1100-1178 | 因含硼量低，此釬料與母材的相互作用減弱，可用于對(duì)比較薄的結(jié)構(gòu)工件釬焊。 |
6 | BNi5 | 1081 | 1136 | 1155-1205 | 含鉻量較高，因此接頭的抗氧化與耐高溫性能較好。因含硼量極低，適合釬焊蜂窩結(jié)構(gòu)的薄件，如汽車(chē)尾氣凈化裝置。 |
7 | BNi6 | 878 | 878 | 928-1025 | 流動(dòng)性極好，熔化溫度低，而且對(duì)母材溶蝕少可釬焊不銹鋼薄件，價(jià)格低廉，可替代銀基焊料，用于保溫杯釬焊，因其不含硼可用于核領(lǐng)域。 |
8 | BNi7 | 889 | 889 | 928-1038 | 性能相當(dāng)于BNi6，因含鉻量較多，其耐熱性能優(yōu)于BNi6。 |
9 | BNi8 | 975 | 1090 | 1145-1195 | 因不含硼可用于原子反應(yīng)堆，還可用于蜂窩結(jié)構(gòu)，及其它的薄壁結(jié)構(gòu)，以及緊密的或者比較深的接頭。 |
10 | CU基 | 590 | 645 | 700-750 | 熔點(diǎn)低，可用于電器觸頭，繼電器、熱交換器、開(kāi)關(guān)、變壓器、母線(xiàn)、電機(jī)等銅銀的釬焊。用該料釬焊的接頭抗拉與抗剪強(qiáng)度與銀基釬料相當(dāng)?？商娲y基焊料。 |
補(bǔ)充說(shuō)明：
非晶態(tài)釬料裝配固定比較簡(jiǎn)單，釬縫表面平整光滑，接頭致密。由于用此釬焊料無(wú)需粘結(jié)劑，避免了釬焊件表面和真空釬焊爐的被污染，而且生產(chǎn)率和成品合格率大大提高，能耗和成本降低。另外在使用此類(lèi)焊料釬焊時(shí)，母材必須清潔不可有油污，在加熱釬焊時(shí)真空度要保證不低于10﹣2Pa.釬焊溫度不能太低，以保證釬料的潤(rùn)溫。
聯(lián)系電話(huà)
13952557848
0514一84832168
公司地址：
揚(yáng)州高郵市三垛鎮(zhèn)
E-MAIL：
mina@yzmina.com
